калибровочная машина

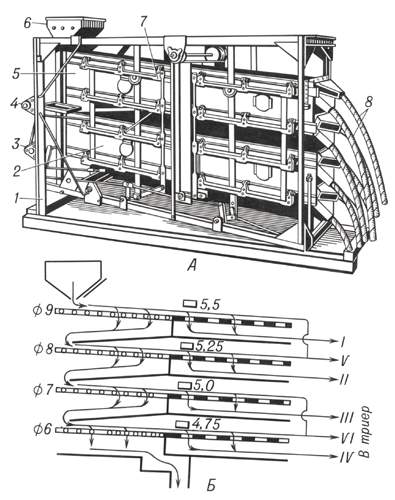

Калибровочная машина КСК-1:
А — общий вид
1 — рама,
2, 5 — решётные станы,
3, 7 — механизм очистки решёт,
4 — эксцентриковый вал,
6 — бункер семян,
8 — трубопроводы семян;
Б — технологическая схема
I—VI — номера фракций.

калибро́вочная маши́на, машина для калибровки семян сельскохозяйственных культур (например, кукурузы, сахарной свёклы), яблок, плодов цитрусовых и др., клубней картофеля, виноградных черенков. Применяется на заводах, специальных пунктах и в хозяйствах. К. м. для калибровки семян кукурузы КСК-1 состоит из рамы, двух решётных станов, в каждом из которых в 2 яруса закреплено по 4 решета с круглыми или продолговатыми отверстиями разных размеров, трубопроводов семян, механизмов привода и очистки решёт, электродвигателя. При последовательном пропуске семян через решёта происходит их разделение на 6 фракций, отличающихся размерами семян, и примеси. Решёта с круглыми отверстиями разделяют на фракции семена по их ширине, с продолговатыми — по толщине. Производительность К. м. 0,5 т/ч. К. м. для очистки и калибровки семян сахарной свёклы очищает семенной материал от лёгких, крупных и мелких примесей воздушным потоком и решётами, а также разделяет на 2 фракции (по ширине семян). Для калибровки клубней картофеля используют картофелесортировку и картофелесортировальный пункт КСП-15Б. К. м. для калибровки яблок, плодов цитрусовых и др. по размеру входят в состав линий товарной обработки плодов ЛТО-3А (сортировочно-калибровочная машина СКЯ-3 и сортировочно-калибровочный агрегат АСК-2). Рабочие органы — ленточные транспортёры с высеченными в них в шахматном порядке отверстиями. Каждый последующий транспортёр отличается от предыдущего несколько большим диаметром отверстий. Плоды, размер которых меньше диаметра отверстия, проваливаются в них, а большие скатываются на следующий транспортёр. К. м. марки СКЯ-3 разделяет плоды на 7 размерных фракций (производительность 3 т/ч), АСК-2 — на 6 фракций (производительность 2 т/ч). К. м. для калибровки плодов по массе имеют калибрующее устройство в виде транспортёра с чашками, в которые ячеистый транспортёр по одному укладывает плоды, и оборудование для автоматического взвешивания чашек с плодами. В К. м. для калибровки по диаметру виноградных черенков диаметр измеряется с помощью губок измерительного устройства. Транспортирующие органы К. м. переносят измеренный черенок в одну из семи ёмкостей, в которой собираются черенки соответствующего размера (до 7 мм, 7—8 мм, 8—8,7 мм и т. д.). Производительность 1500 черенков в 1 ч. Обслуживается рабочим.
